大家好今天來介紹螺栓外形左視圖(分析螺栓聯接三視圖中的錯誤補全所缺的圖線是什么)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

急求：螺絲的工程三視圖畫法！

三視圖用兩個就能表達，一個表達直徑，一個表達長度，不過在表達外螺紋，牙頂園要一個整園是粗實線，牙根園要三分之一的細實線表達，還有就是，長度，表達。畫圖時，盡量選用1:1的比例。這樣既便于直接估量組合體的大小，也便于畫圖。按選定的比例，根據組合體長、寬、高預測出三個視圖所占的面積，并在視圖之間留出標注尺寸的位置和適當?shù)拈g距，據此選用合適的標準圖幅。根據各形體的投影規律，逐個畫出形體的三視圖。畫形體的順序：一般先實（實形體）后空（挖去的形體）；先大（大形體）后小（小形體）；先畫輪廓，后畫細節。畫每個

hanxiaoping555

2018-02-26TA獲得超過1.1萬個贊

參看附圖： 這是標準的螺栓連接圖，包含了螺栓的主視圖、俯視圖，也有螺孔（也就是螺母）的主視圖和俯視圖。 你說的螺紋間距，叫螺距，對于常用的粗牙螺紋來說，是不不標注螺距的，只有細牙螺紋才

三視圖畫法

工程制圖和三視圖畫法

31個問題2,182,979人瀏覽

分析螺栓聯接三視圖中的錯誤補全所缺的圖線

分析螺栓聯接三視圖中的錯誤，補全所缺的圖線如下：分析：主、左視圖各增加了兩小段粗實線，增加左視圖的剖面線，左視圖六角頭補線也不同。用螺栓、螺母和墊圈將兩個都不太厚且能鉆成通孔的兩個零件連接在一起，稱為螺栓連接。裝配時，螺栓穿過被連接件的通孔，在制有螺紋的一端裝上墊圈擰上螺母，繪制螺紋連接圖時，可按零件的規定標記，從有關標準中查出繪圖所需的尺寸，這是結構畫法。畫螺栓連接的圖樣注意1、兩零件的接觸面只畫一條線，不應畫成兩條線或特意加粗。2、被連接件的通孔直徑為1.1d，螺栓的螺紋大徑和被連接件光孔之間有間

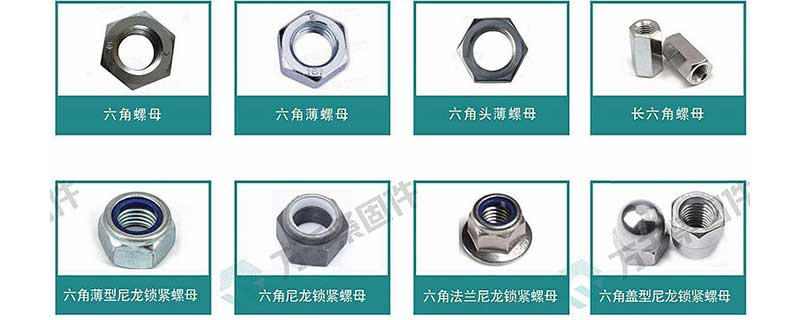

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。 六角螺母畫法步驟: 1)畫正六棱柱 先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影 制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。 主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。 左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。 六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

以上就是小編對于螺栓外形左視圖 分析螺栓聯接三視圖中的錯誤補全所缺的圖線是什么問題和相關問題的解答了，希望對你有用
